వాక్యూమ్ సక్షన్ అనేది నాలుగు ప్రధాన ప్రయోజనాలతో పారిశ్రామిక ఆటోమేషన్లో "ఫ్లెక్సిబుల్ గ్రాస్పింగ్" కోసం ఒక ప్రధాన పరిష్కారం: నాన్-డ్యామేజింగ్ గ్రాస్పింగ్, మల్టీ-మెటీరియల్/క్రమరహిత వర్క్పీస్లకు అనుకూలత, శుభ్రమైన మరియు పర్యావరణ రక్షణ మరియు సౌకర్యవంతమైన ఆపరేషన్. ఇది వర్క్పీస్ల (సన్నని/మందపాటి, ఖచ్చితత్వం/ముతక, సానిటరీ/స్టాండర్డ్) యొక్క విభిన్న పరిశ్రమ లక్షణాలకు అనుగుణంగా ఉంటుంది.

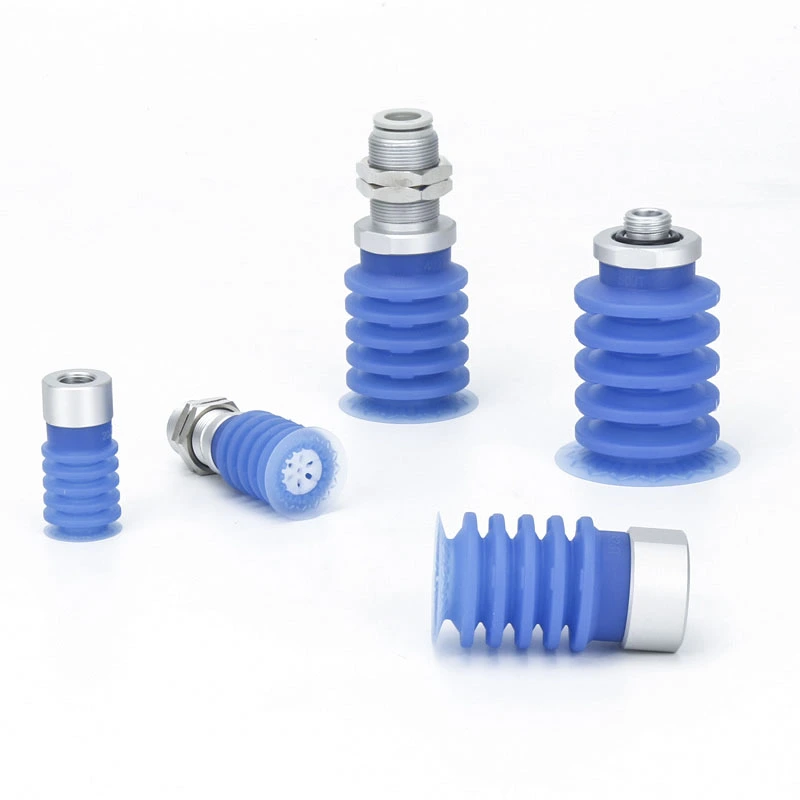

బెలోస్ 5.5-దశల వాక్యూమ్ సక్షన్ కప్లు ZP3P-JT
20mm, 25mm, 32mm, 40mm మరియు 50mmలతో సహా అనేక రకాల వ్యాసాలలో అందుబాటులో ఉన్న మా ఫ్యాక్టరీ యొక్క బెలోస్ 5.5-దశల వాక్యూమ్ సక్షన్ కప్ల ZP3P-JT నుండి ఎంచుకోవడానికి మేము మిమ్మల్ని ఆహ్వానిస్తున్నాము. ఈ శ్రేణి ఆహారం మరియు వైద్య పరిశ్రమలలో ఆటోమేటెడ్ ఫిల్మ్ ప్యాకేజింగ్ అప్లికేషన్ల కోసం ప్రత్యేకంగా రూపొందించబడింది మరియు వైకల్యానికి గురయ్యే వివిధ సౌకర్యవంతమైన పదార్థాలను నిర్వహించడానికి కూడా ఆదర్శంగా సరిపోతుంది. 5.5-బెల్లో (అకార్డియన్) నిర్మాణం ఎంబెడెడ్ అంతర్గత మద్దతు పక్కటెముకలను కలిగి ఉంటుంది, ఇవి చూషణ కప్పు గోడలు ఒకదానికొకటి అంటుకోకుండా సమర్థవంతంగా నిరోధిస్తాయి; ఇంకా, ఈ డిజైన్ యొక్క స్వాభావిక కుషనింగ్ స్ట్రోక్ సామర్ధ్యం బ్యాగ్డ్ మెటీరియల్లను పట్టుకున్నప్పుడు ఎదురయ్యే ఎత్తు వ్యత్యాసాలను స్వయంచాలకంగా భర్తీ చేస్తుంది.
ఎంపికను క్లిక్ చేసి ప్రారంభించండి
》ఉత్పత్తి సమాచారానికి తిరిగి వెళ్ళు
బెలోస్ 5.5-దశల వాక్యూమ్ సక్షన్ కప్లు ZP3P-JT
ZP3P సిరీస్ బెలోస్ 5.5-దశల వాక్యూమ్ ప్యాడ్ యూనిట్
అడాప్టర్ బెలోస్ 5.5-దశల వాక్యూమ్ ప్యాడ్లతో కూడిన ZP3P-T సిరీస్
వివరణ
ఎలా ఆర్డర్ చేయాలి
స్పెసిఫికేషన్లు / మెటీరియల్
అప్లికేషన్లు
వనరు
బెలోస్ 5.5-దశల వాక్యూమ్ సక్షన్ కప్లు ZP3P-JT దేనికి ఉపయోగించబడుతుంది?

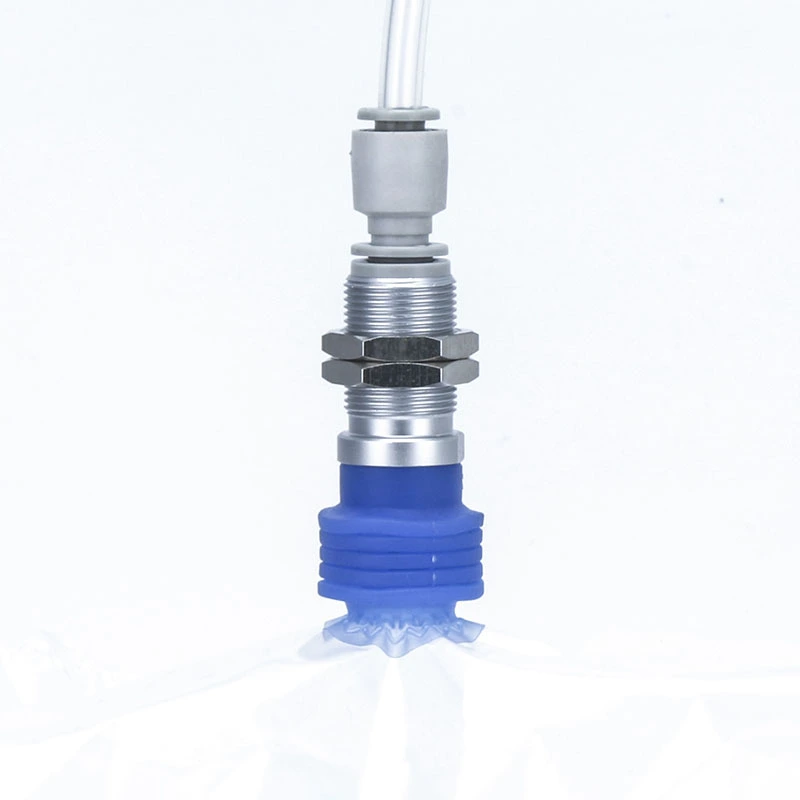

ఆహారం మరియు వైద్య పరిశ్రమలలో అత్యంత వికృతమైన ఫిల్మ్ ప్యాకేజింగ్ను స్వయంచాలకంగా నిర్వహించడం కోసం రూపొందించబడింది.
పానీయాల సంచులు, సాస్ ప్యాకెట్లు, పాలపొడి సంచులు మరియు పిండి సంచులతో సహా ద్రవ/పొడి ప్యాకేజింగ్ను నిర్వహిస్తుంది.
హై-ప్రెసిషన్ ఆటోమేటెడ్ పిక్-అండ్-ప్లేస్ సిస్టమ్లలో సన్నని ఫిల్మ్లు, ఇథిలీన్ షీట్లు, ప్లాస్టిక్ షీట్లు మరియు ఇతర ఫ్లెక్సిబుల్ మెటీరియల్లకు అనుకూలం.
కఠినమైన పరిశుభ్రత అవసరాలతో తేలికపాటి పారిశ్రామిక ఆటోమేషన్ దృశ్యాలకు కూడా మద్దతు ఇస్తుంది.
5.5-స్టేజ్ బెలోస్ యొక్క ముఖ్య లక్షణాలు
అకార్డియన్-రకం నిర్మాణం:బెలోస్ 5.5-దశల వాక్యూమ్ సక్షన్ కప్లు ZP3P-JT మద్దతు పక్కటెముకలతో బలోపేతం చేయబడిన బహుళ-లేయర్ బెలోస్ డిజైన్ను కలిగి ఉంది, ఇది సంశ్లేషణను సమర్థవంతంగా నివారిస్తుంది మరియు మృదువైన ఆపరేషన్ను అందిస్తుంది.

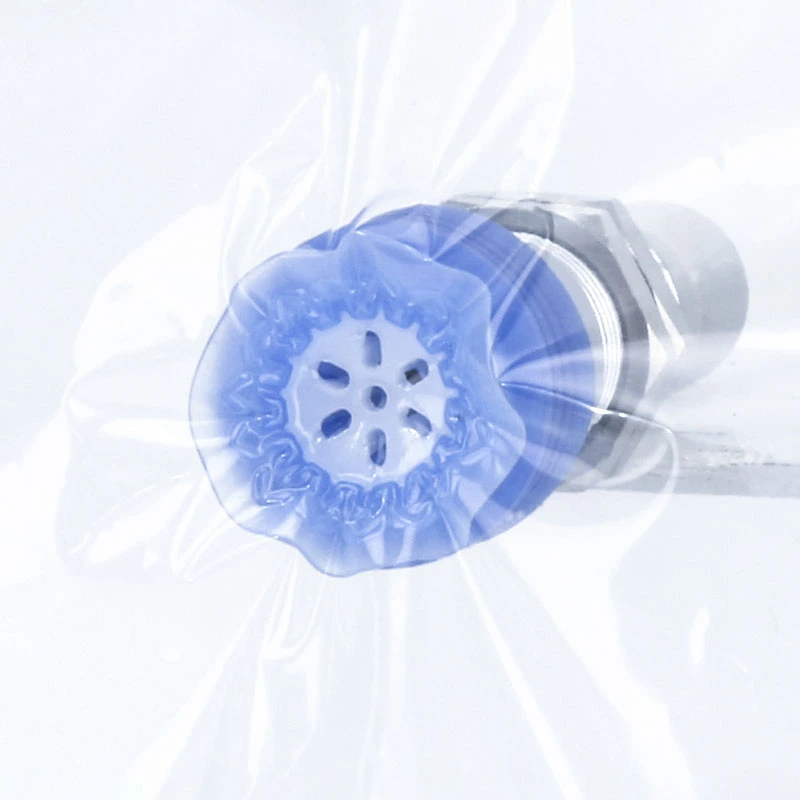

ఫ్లెక్సిబుల్ ఫిల్మ్ స్కర్ట్:గట్టి ముద్రను నిర్ధారిస్తుంది, లీక్లను తగ్గిస్తుంది మరియు ముడతలను నివారిస్తుంది.
చిక్కైన వాక్యూమ్ ఛానెల్లు:నమ్మదగిన గ్రిప్పింగ్ కోసం చూషణ ప్రాంతాన్ని విస్తరించండి మరియు వాక్యూమ్ ప్రవాహాన్ని నిర్వహించండి.

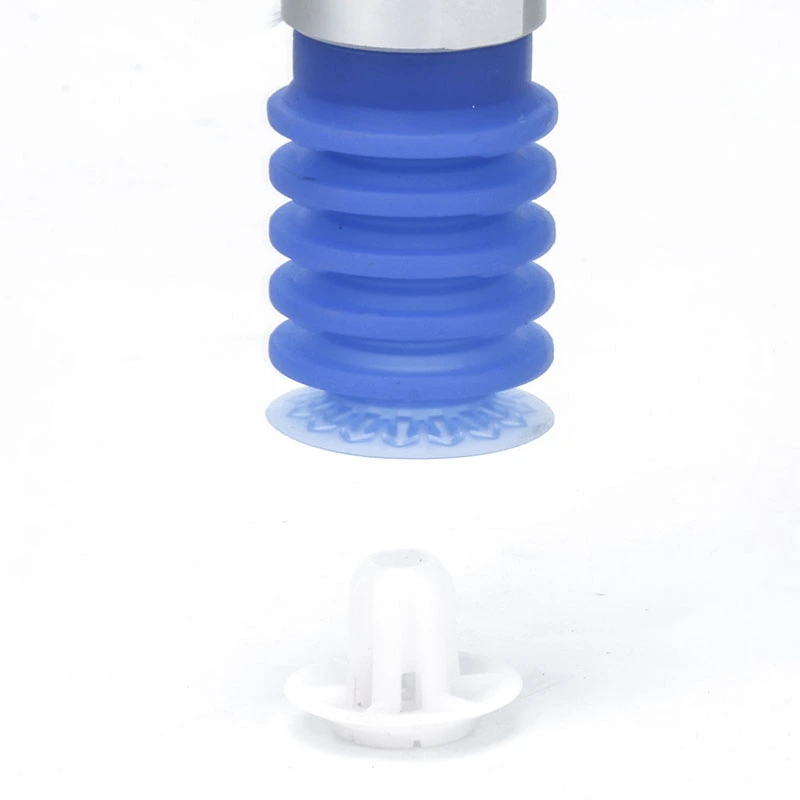

గైడ్ అటాచ్మెంట్:ఆపరేషన్ సమయంలో కప్ డిఫార్మేషన్ మరియు కాంపోనెంట్ వైబ్రేషన్ను తగ్గిస్తుంది.
కుషన్డ్ స్ట్రోక్:బ్యాగ్డ్ కాంపోనెంట్లలో ఎత్తు వైవిధ్యాలను భర్తీ చేస్తుంది.
స్టెయిన్లెస్ స్టీల్ ఫిల్టర్ స్క్రీన్:విదేశీ వస్తువుల చొరబాట్లను నిరోధిస్తుంది మరియు సులభంగా శుభ్రపరచడానికి అనుమతిస్తుంది.
మెటీరియల్ మరియు నిర్మాణం
మెడికల్-గ్రేడ్ ఫిల్మ్ల కోసం FDA-సర్టిఫైడ్ సిలికాన్తో తయారు చేయబడింది.
ఫుడ్ ప్రాసెసింగ్ లైన్లు మరియు కాస్మెటిక్ ప్యాకేజింగ్ కోసం బ్లూ సిలికాన్ ఎంపిక, కాలుష్యాన్ని గుర్తించే సామర్థ్యంతో సరిపోతుంది.
అందుబాటులో ఉన్న జోడింపులు
మెరుగైన స్థిరత్వం కోసం జోడింపులను గైడ్ చేయండి.
వైకల్పనాన్ని తగ్గించడానికి ఐచ్ఛిక బఫర్లు.
అప్లికేషన్ అవసరాల ఆధారంగా సింగిల్ లేదా బహుళ-లేయర్ కాన్ఫిగరేషన్లు.

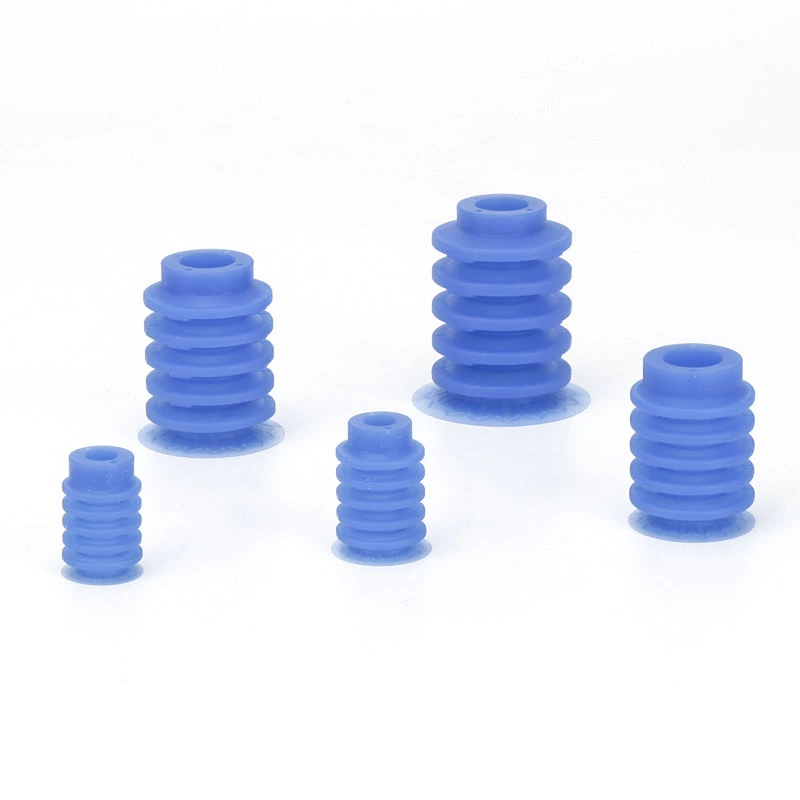

పరిమాణాలు అందుబాటులో ఉన్నాయి
వ్యాసాలు:20mm, 25mm, 32mm, 40mm, 50mm.
వివిధ పారిశ్రామిక మరియు వర్క్పీస్ హ్యాండ్లింగ్ దృశ్యాల కోసం ఆటోమేటెడ్ సిస్టమ్లకు అనుకూలంగా ఉంటుంది.

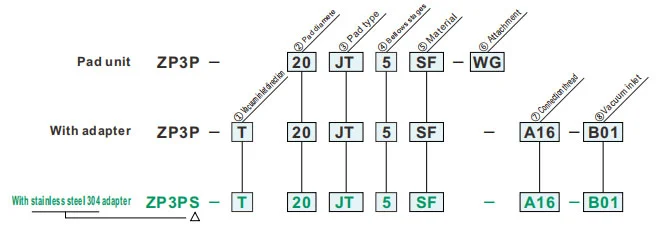

ఎలా ఆర్డర్ చేయాలి
- ఫ్లెక్సిబుల్ సాఫ్ట్ ఫిల్మ్ ప్యాకేజింగ్తో వర్క్పీస్ల శోషణ బదిలీ కోసం
- సన్నని ఫిల్మ్ స్కర్ట్ మరియు ప్రత్యేక ఆకారపు పక్కటెముకలు
- గైడ్ అటాచ్మెంట్, త్వరణం/తరుగుదల: 4Gలో శోషణ బదిలీ సాధ్యమవుతుంది
- నీలం రంగు ప్యాడ్, కాలుష్యం తనిఖీ సమయంలో రంగు ద్వారా వాక్యూమ్ ప్యాడ్ను గుర్తించడం సులభం
| ①వాక్యూమ్ ఇన్లెట్ దిశ | |
| T | నిలువు |
| ②ప్యాడ్ వ్యాసం(మిమీ) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| ③ప్యాడ్ రకం | |
| JT | బెలోస్ రకం |
| ④ దిగువ దశలు | |
| 5 | 5.5-దశ |
| ⑤మెటీరియల్ | |
| SF | సిలికాన్ రబ్బరు |
| ⑥అటాచ్మెంట్ | |
| WG | అనుబంధంతో |
| ⑦కనెక్షన్ థ్రెడ్ | ⑧వాక్యూమ్ ఇన్లెట్ | ప్యాడ్ వ్యాసం | |||||
| ø20~ø25 | ø32~ø50 | ||||||
| - | నిల్ | - | పురుషుడు దారం |
AG01 | G1/8 | ● | ● |
| AG02 | G1/4 | ● | ● | ||||
| AG03 | G3/8 | ● | ● | ||||
| AG04 | G1/2 | - | ● | ||||
| స్త్రీ దారం |
BG01 | G1/8 | ● | - | |||
| BG02 | G1/4 | - | ● | ||||
| పురుషుడు దారం |
A16 | M16 x1.0 | స్త్రీ దారం |
B01 | Rc1/8 | ● | - |
| వన్-టచ్ ఫిట్టింగ్ |
08 | Rc1/4 | ● | - | |||
| A20 | M20 x1.0 | స్త్రీ దారం |
B02 | 8మి.మీ | - | ● | |
| వన్-టచ్ ఫిట్టింగ్ |
10 | 10మి.మీ | - | ● | |||
అటాచ్మెంట్ను భర్తీ చేయండి
స్పెసిఫికేషన్లు
| ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి | - 30 ~ 90℃ | |
| ప్యాడ్ | మెటీరియల్ | సిలికాన్ రబ్బరు |
| రంగు | నీలం | |
| కాఠిన్యం (తీరం A: ±5°) | A40/S | |
| అటాచ్మెంట్ | మెటీరియల్ | సింథటిక్ రెసిన్ |
| రంగు | తెలుపు | |
ప్యాడ్ మెటీరియల్ మరియు లక్షణాలు
⚪:తక్కువ లేదా ఎటువంటి ప్రభావం లేదు △:పరిస్థితులపై ఆధారపడి ఉపయోగించవచ్చు X:అనుకూలమైనది కాదు
|
మెటీరియల్
లక్షణాలు
|
చిహ్నం | డ్యూరోమీటర్ HS (±5°) |
రంగు యొక్క రబ్బరు |
ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి (°C) |
నూనె ప్రతిఘటన గ్యాసోలిన్ |
నూనె ప్రతిఘటన బెంజోల్ |
బేస్ ప్రతిఘటన |
యాసిడ్ ప్రతిఘటన |
వాతావరణ సామర్థ్యం | ఓజోన్ ప్రతిఘటన |
రాపిడి ప్రతిఘటన |
జలనిరోధిత | ద్రావకం ప్రతిఘటన (బెంజీన్, టోలున్) |
అప్లికేషన్ |
| NBR | N | 50 | నలుపు | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | సాధారణ పని, ముడతలుగల బోర్డు, వెనీర్ ప్లేట్, ఐరన్ ప్లేట్ మరియు ఇతరుల బదిలీ |
| సిలికాన్ రబ్బరు | S | 45 ~ 50 | తెలుపు | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | సెమీకండక్టర్, డై-కాస్టింగ్ నుండి తీసివేయడం, థిన్ వర్క్, ఫుడ్ ప్రాసెసర్ |
| యురేథేన్ రబ్బరు | U | 50 ~ 60 | గోధుమ రంగు | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | ముడతలు పెట్టిన బోర్డు, ఐరన్ ప్లేట్, వెనీర్ ప్లేట్ |
| FKM | F | 60 | నలుపు | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | రసాయన పని |
| వాహక NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | సెమీకండక్టర్ యొక్క సాధారణ పని (స్టాటిక్ విద్యుత్ నిరోధకత) | |
| వాహక సిలికాన్ రబ్బే | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | సెమీకండక్టర్ (స్టాటిక్ విద్యుత్) |
పై పట్టిక సబ్జెక్ట్ రబ్బరు పదార్థాల సాధారణ లక్షణాలను మాత్రమే కవర్ చేస్తుంది. నీలం చిహ్నం అనుకూలీకరించిన నమూనాలు.
వివిధ పారిశ్రామిక రంగాలలో గాలికి సంబంధించిన భాగాల (వాక్యూమ్ సక్షన్ కప్) అప్లికేషన్ అవుట్లైన్
I. కోర్ బలాలు
II. పరిశ్రమ ద్వారా అప్లికేషన్ల వెలికితీత
A. ఔషధం మరియు వైద్య పరిశ్రమ
A.1: కోర్ అవసరాలు:క్లీన్ మరియు పొల్యూషన్-ఫ్రీ (FDA/GMP కంప్లైంట్), సున్నితమైన మరియు నాన్-డ్యామేజింగ్ మరియు క్రాస్-కాలుష్య నివారణ
A.2 ముఖ్య దృశ్యాలు:
1. ఫార్మాస్యూటికల్ ప్యాకేజింగ్: డ్రగ్ బాటిల్ / ఫార్మాస్యూటికల్ ప్లేట్ / ఇన్ఫ్యూషన్ బ్యాగ్ పికప్ (ఫుడ్ గ్రేడ్ సిలికాన్ సక్షన్ కప్, పార్టికల్ షెడ్డింగ్ లేదు)
2. వైద్య పరికర అసెంబ్లీ: శస్త్రచికిత్సా సాధనాలు/వైద్య కాథెటర్లు/ప్రొస్థెసిస్ హ్యాండ్లింగ్ ముక్కలు (సర్దుబాటు ప్రతికూల ఒత్తిడి, వైకల్య రక్షణ)
3. బయోలాజికల్ లేబొరేటరీ: పెట్రీ డిష్/సెంట్రిఫ్యూజ్ ట్యూబ్/రియాజెంట్ కార్డ్ ట్రాన్స్ఫర్ (కెమికల్ రెసిస్టెంట్, స్టెరైల్ కంపాటబుల్)
B. ఎలక్ట్రానిక్స్ మరియు సెమీకండక్టర్ పరిశ్రమ
B.1 కోర్ అవసరాలు:యాంటీ స్టాటిక్ (10⁶-10¹¹Ω), ప్రెసిషన్ పొజిషనింగ్ (ఎర్రర్ ≤0.01mm), స్క్రాచ్ రెసిస్టెన్స్
B.2 ముఖ్య దృశ్యాలు:
1. చిప్/సెమీకండక్టర్: పొర నిర్వహణ, చిప్ ప్యాకేజింగ్ (పోరస్ సిరామిక్/యాంటీ-స్టాటిక్ సిలికాన్ సక్షన్ కప్, చీలికను నివారించడానికి ఏకరీతి ప్రతికూల ఒత్తిడి)
2. PCB/భాగాలు: ఫ్లెక్సిబుల్ PCB, మైక్రో కాంపోనెంట్లు (0402 రెసిస్టర్లు) ఉపరితల-మౌంటెడ్ (ముడతలు పడకుండా/చిరిగిపోకుండా నిరోధించడానికి సన్నని సిలికాన్/జెల్/మైక్రో చూషణ కప్పులు)
3. ప్రదర్శన: LCD/OLED ప్యానెల్, టచ్ గ్లాస్ గ్రాబ్ (అధిక పారదర్శక పదార్థం, మరకలు మరియు గీతలు లేవు)
C. ఆటోమొబైల్ మరియు ఆటో విడిభాగాల పరిశ్రమ
C.1 కోర్ అవసరాలు:పెద్ద చూషణ (సింగిల్ సక్షన్ డిస్క్ ≥500N), మల్టీ-స్పెసిఫికేషన్ అడాప్టేషన్ (మెటల్/ప్లాస్టిక్/గ్లాస్), నాన్-స్లిప్
C.2 ముఖ్య దృశ్యాలు:
4. శరీర తయారీ: స్టీల్ ప్లేట్ / డోర్ ఫ్రేమ్ హ్యాండ్లింగ్ వెల్డింగ్ (పెద్ద వ్యాసం కలిగిన రబ్బరు / బహుళ-చూషణ కప్ అర్రే, యాంటీ-స్లిప్ ఆకృతి)
5. గ్లాస్ / ఇంటీరియర్: విండ్స్క్రీన్ ఇన్స్టాలేషన్, లెదర్ సీట్ ఉపరితల బదిలీ (ఉష్ణోగ్రత నిరోధక సిలికాన్ / స్పాంజ్ చూషణ కప్పులు, డిఫార్మేషన్ ప్రొటెక్షన్)
6. భాగాలు: ఇంజిన్ సిలిండర్ బాడీ / గేర్బాక్స్ హౌసింగ్ గ్రాబ్ (వాక్యూమ్ + మెకానికల్ లాక్, యాంటీ ఫాల్)
D. ఆహారం మరియు ప్యాకేజింగ్ పరిశ్రమ
D.1 కోర్ అవసరాలు:ఫుడ్ గ్రేడ్ మెటీరియల్ (FDA సర్టిఫైడ్), శుభ్రం చేయడం సులభం, క్రష్ రెసిస్టెంట్
D.2 ముఖ్య దృశ్యాలు:
1. ఆహార నిర్వహణ: కాల్చిన వస్తువులు / తాజా మాంసం / పండ్ల సార్టింగ్ (తక్కువ చూషణ స్పాంజ్ చూషణ కప్పు, వాసన లేనిది మరియు కడగడం సులభం)
2. ప్యాకేజింగ్ ఆటోమేషన్: ప్యాకేజింగ్ బ్యాగ్ ఓపెనింగ్, స్టెరైల్ కార్టన్ మోల్డింగ్ (స్టాటిక్ ఎలిమినేషన్/ మల్టీ-పాయింట్ చూషణ, సన్నని/హార్డ్ ప్యాకేజింగ్కు అనుకూలం)
E. లాజిస్టిక్స్ మరియు గిడ్డంగుల పరిశ్రమ
E.1 కోర్ అవసరాలు:సమర్థవంతమైన అనుసరణ (వస్తువుల యొక్క బహుళ లక్షణాలు), స్థిరమైన ఒత్తిడి, వ్యతిరేక పతనం
E.2 ముఖ్య దృశ్యాలు:
1. కార్టన్ హ్యాండ్లింగ్: ఇ-కామర్స్ కార్టన్ సార్టింగ్ (సర్దుబాటు చూషణ శ్రేణి, వాక్యూమ్ ప్రెజర్)
2. ప్లేట్/రోల్: వుడ్ బోర్డ్/ప్లాస్టిక్ ఫిల్మ్ రోల్ బదిలీ (లాంగ్ స్ట్రిప్/యాన్యులర్ చూషణ కప్పు, ఆఫ్సెట్ను నిరోధించడానికి ఏకరీతి శోషణం)
F. కొత్త శక్తి మరియు ప్రత్యేక పరిశ్రమలు
F.1 కొత్త శక్తి (లిథియం బ్యాటరీ/pv):
1. లిథియం బ్యాటరీ ప్లేట్ (యాంటీ-స్టాటిక్ పోరస్ సక్షన్ కప్, యాంటీ-డస్ట్), ఫోటోవోల్టాయిక్ గ్లాస్ (పెద్ద చూషణ సిలికాన్ సక్షన్ కప్, స్క్రాచ్ లేదు)
F.2 ప్రింటింగ్ మరియు కాగితం
1. పేపర్/ప్రింటెడ్ మ్యాటర్ క్యాప్చర్ (శోషక కాగితపు పదార్థం, చిరిగిపోవడం మరియు సిరా కలుషితం కాకుండా నిరోధించడానికి స్వల్ప ప్రతికూల ఒత్తిడి)
III. కోర్ అడాప్టేషన్ లాజిక్ యొక్క సారాంశం
| వర్క్పీస్ లక్షణాలు | పైపెట్ అనుసరణ ప్రోగ్రామ్ | సంబంధిత పరిశ్రమ దృశ్యాలు |
| సన్నని / పెళుసుగా / ఖచ్చితత్వం | సిలికాన్/సిరామిక్ మెటీరియల్, మైక్రో నెగటివ్ ప్రెజర్, మైక్రో సక్షన్ నాజిల్ | ఎలక్ట్రానిక్ సెమీకండక్టర్స్, ఫార్మాస్యూటికల్స్ |
| భారీ వస్తువులు / పెద్ద పరిమాణం | రబ్బరు పదార్థం, పెద్ద వ్యాసం కలిగిన చూషణ కప్పు, బహుళ-చూషణ కప్పు శ్రేణి | ఆటోమొబైల్స్, లాజిస్టిక్స్ ప్యానెల్లు |
| ఆరోగ్యం/కాలుష్య నివారణ | ఆహారం/మెడికల్ గ్రేడ్ సిలికాన్, నిర్మాణాన్ని శుభ్రం చేయడం సులభం | ఔషధం, ఆహారం |
| మృదువైన / క్రమరహిత ఉపరితలాలు | స్పాంజ్ మెటీరియల్, డిఫార్మబుల్ చూషణ కప్పు | కారు లోపలి భాగం, ఆహారం |
| యాంటిస్టాటిక్ అవసరాలు | యాంటిస్టాటిక్ సిలికాన్, అయాన్ విండ్ అసిస్టెడ్ | ఎలక్ట్రానిక్ సెమీ కండక్టర్ |
